美國瑞斯克為您解鎖溫補晶體振蕩器相關知識CVT25-13.000,6G晶振物料,隨著行業的快速發展，如今已然是有源振蕩器產品的市場，CRYSTEK公司利用自身的優勢開發高品質的溫補晶振產品，并得到無數用戶的一致好評，主流溫補晶體振蕩器編碼CVT25-13.000，尺寸為3225mm，頻率為13MHZ，型號CVT25是一個剪切正弦波TCXO工作在3.0伏特。振蕩器利用數字溫度補償提供穩定的頻率輸出。輸出信號中沒有子諧波。產品主要應用范圍：GSM，GPRS，3G，CDMA，W-CDMA等領域。
TCXO是一種溫度補償晶體振蕩器，只要在變化的溫度環境中需要特別高的穩定性，即當振蕩器的頻率偏差在其整個工作溫度范圍內必須最小時，就可以使用。
| 原廠代碼 | 品牌 | 型號 | 類型 | 頻率 | 頻率穩定度 | 工作溫度 |
| CCSO-914X-250.000 | CRYSTEK振蕩器 | CCSO | SO (SAW) | 250MHz | ±100ppm | -40°C ~ 85°C |
| CCSO-914X-1000.000 | CRYSTEK振蕩器 | CCSO | SO (SAW) | 1GHz | ±100ppm | -40°C ~ 85°C |
| CCSO-914X3-1000 | CRYSTEK振蕩器 | CCSO | SO (SAW) | 1GHz | ±120ppm | -40°C ~ 85°C |
| CVCSO-914-1000 | CRYSTEK振蕩器 | CVCSO | VCSO (SAW) | 1GHz | +100ppm | -20°C ~ 70°C |
| CXOH20-BP-10.000 | CRYSTEK振蕩器 | CXOH20 | TCXO | 10MHz | ±1ppm | -10°C ~ 60°C |
| CCSO-014-1090.000 | CRYSTEK振蕩器 | CCSO | SO (SAW) | 1.09GHz | ±250ppm | -55°C ~ 105°C |
| CVCSO-914-245.760 | CRYSTEK振蕩器 | CVCSO-914 | VCSO (SAW) | 245.76MHz | ±200ppm | -20°C ~ 70°C |
| CVS575-622.080 | CRYSTEK振蕩器 | CVS575 | VCSO (SAW) | 622.08MHz | ±150ppm | -20°C ~ 70°C |
| CVS575S-500.000 | CRYSTEK振蕩器 | CVS575S | VCSO (SAW) | 500MHz | -150ppm, +100ppm | -20°C ~ 70°C |
| PPRO30-10.000 | CRYSTEK振蕩器 | PPRO | TCXO | 10MHz | ±2.5ppm | -40°C ~ 85°C |
| RFPRO33-500.000 | CRYSTEK振蕩器 | RFPRO | SO (SAW) | 500MHz | -150ppm, +100ppm | -20°C ~ 70°C |
| RFPRO33-1000.000 | CRYSTEK振蕩器 | RFPRO | SO (SAW) | 1GHz | -150ppm, +100ppm | -20°C ~ 70°C |
| PPRO30-40.000 | CRYSTEK振蕩器 | PPRO | TCXO | 40MHz | ±2.5ppm | -20°C ~ 75°C |
| CCSO-914X-245.760 | CRYSTEK振蕩器 | CCSO | SO (SAW) | 245.76MHz | ±150ppm | -40°C ~ 85°C |
| CVS575-500.000 | 美國瑞斯克晶振 | CVS575 | VCSO (SAW) | 500MHz | ±150ppm | -20°C ~ 70°C |
| PPRO30-13.000 | CRYSTEK振蕩器 | PPRO | TCXO | 13MHz | ±2.5ppm | -20°C ~ 75°C |
| PPRO30-26.000 | CRYSTEK振蕩器 | PPRO | TCXO | 26MHz | ±2.5ppm | -20°C ~ 75°C |
| CVT25-38.400 | CRYSTEK振蕩器 | CVT25 | TCXO | 38.4MHz | ±2.5ppm | -30°C ~ 75°C |
| CVT25-13.000 | CRYSTEK振蕩器 | CVT25 | TCXO | 13MHz | ±2.5ppm | -30°C ~ 75°C |
| CVT25-19.200 | CRYSTEK振蕩器 | CVT25 | TCXO | 19.2MHz | ±2.5ppm | -30°C ~ 75°C |
| CVT25-26.000 | CRYSTEK振蕩器 | CVT25 | TCXO | 26MHz | ±2.5ppm | -30°C ~ 75°C |
| CVT25-33.600 | CRYSTEK振蕩器 | CVT25 | TCXO | 33.6MHz | ±2.5ppm | -30°C ~ 75°C |
| PPRO30-19.200 | CRYSTEK振蕩器 | PPRO | TCXO | 19.2MHz | ±2.5ppm | -20°C ~ 75°C |
| CO27VH15DE-02-10.000 | CRYSTEK振蕩器 | CO27 | OCXO | 10MHz | ±200ppb | -20°C ~ 80°C |
| CO27VS12DE-02-10.000 | CRYSTEK振蕩器 | CO27 | OCXO | 10MHz | ±200ppb | -20°C ~ 80°C |
| CO27VS05DE-02-10.000 | CRYSTEK振蕩器 | CO27 | OCXO | 10MHz | ±200ppb | -20°C ~ 80°C |
溫度和頻率偏差之間的關系可以使用三次多項式函數來近似。A5泰國(Thailand)度函數也可以用于更精確的曲線擬合。美國瑞斯克為您解鎖溫補晶體振蕩器相關知識CVT25-13.000,6G晶振物料

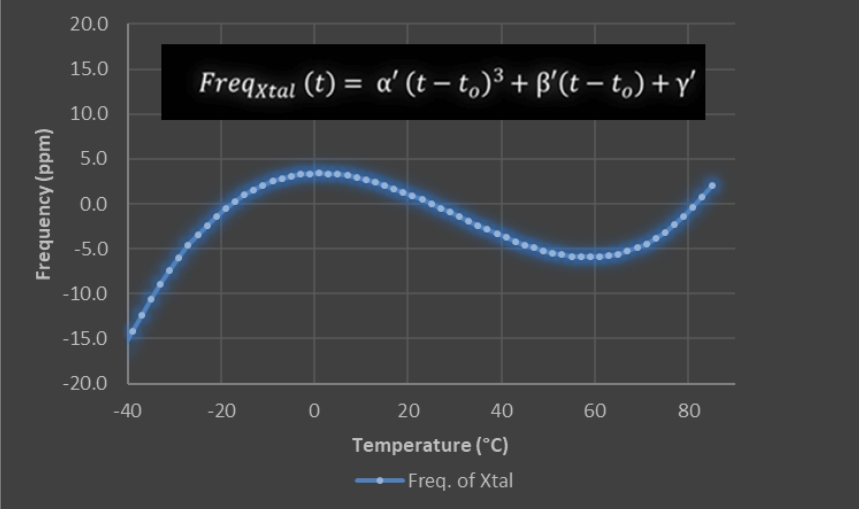

圖1:AT切割石英坯體的頻率/溫度曲線，用于許多XOs
TCXOs在-40°C至85°C的整個工作溫度范圍內抑制頻率偏差，從而實現高達0.5ppm的頻率穩定性。
在下文中，將通過仔細觀察其基本架構來詳細解釋TCXO晶振的功能。通常，TCXO由五個功能塊組成(圖2)，下面將對每個功能塊進行更詳細的描述。

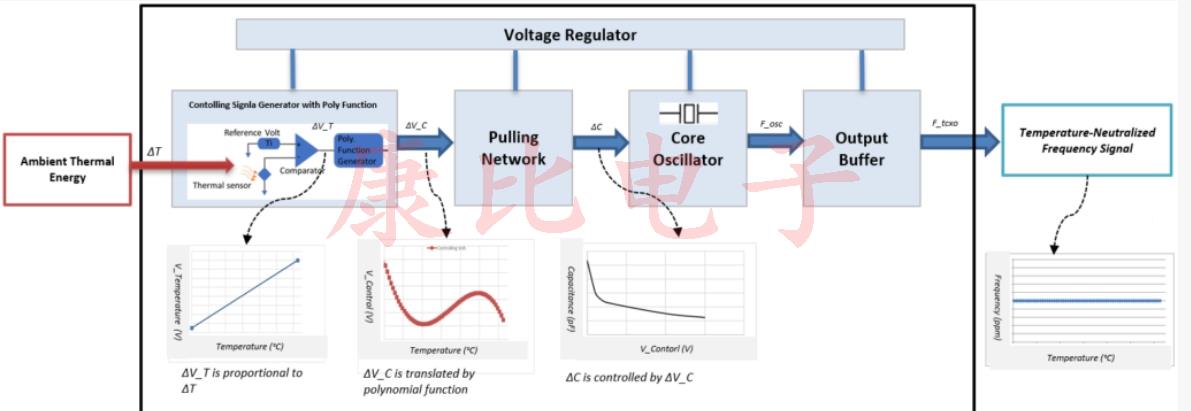

圖2:基本的TCXO架構
控制信號發生器是TCXO的心臟。第一步，它借助內置溫度傳感器觀察環境溫度(δT)的變化。使用具有預定義基準電壓的比較器，檢測到的溫度(δT)將被轉換為比例溫度電壓(V_T)。在下一步驟中，使用多項式函數發生器將溫度電壓(V_T)轉換成特定的控制電壓(V_C)。

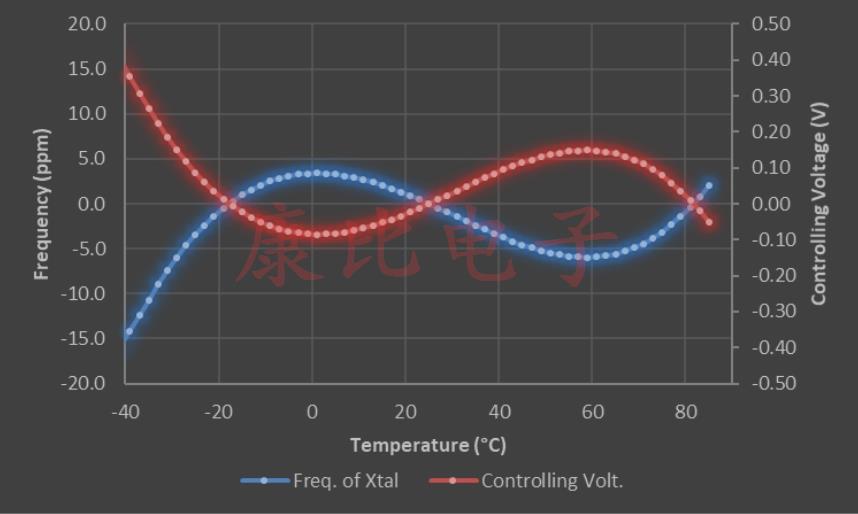

圖3:根據多項式函數創建控制電壓(V_C ),該多項式函數是振蕩器F/T特性的反函數。
綜上所述，可以說控制電壓V_C(紅色曲線)遵循預定義的處理，反映了振蕩器的溫度感知(藍色曲線)。然而，由于所有的晶體坯都有各自的溫度特性，因此需要進行逐塊補償，以確定每個晶體坯的多項式函數系數。因此，TCXOs特別精確，但也比其他類型的振蕩器更貴。
2)拉動網絡
該電路利用控制電壓(δV _ C)來校正溫度變化引起的振蕩器頻率偏差。
為了理解控制電壓如何校準頻率，看一下下面的等式是有幫助的:
\[ fosc=1/(2*pi*\sqrt(L*C)) \]
因此，OSC振蕩器的諧振頻率由兩個等效變量決定:石英的等效電感(L)和等效電容(C)。作為任何石英坯的自然屬性，電感(L)隨著溫度變化而變化。因此，只有通過調節由ASIC控制的電容(C)才能補償這些變化。
變?nèi)荻O管陣列用于通過互補地改變電容(δC)來抵消晶體坯的溫度效應。當溫度上升導致晶體坯的等效電感(L)上升時，等效電容(C)將被變?nèi)荻O管陣列互補地拉低。
變?nèi)荻O管根據電壓改變其電容，因此此時上述控制電壓(V_C)開始起作用。簡而言之，變?nèi)荻O管陣列使用控制電壓(V_C)來調節等效電容(C ),以抵消單個晶體坯的諧振頻率在可變溫度下的變化。
3)核心振蕩器
除了這些溫度補償電路，TCXO自然也有一個普通的振蕩器電路，優化產生所需的頻率。
4)電壓調節器
組件是一種“保護機制”。目的是調節從外部施加到TCXO的電壓，以防止TCXO內的任何電壓波動，例如由電源噪聲引起的電壓波動。
5)輸出緩沖器
另一種保護機制。它將晶體振蕩器與任何外部負載變化隔離開來。因此，輸出負載電容的變化不會影響諧振頻率的精度。
TCXO:典型的應用領域
由于其巨大的頻率穩定性，TCXOs特別適合電信中的無線應用。這些組件在物聯網領域、GPS應用和眾多消費產品中也有很大的需求。
由于每個應用都有其特定的要求，Crystek晶振提供了一個各種不同尺寸的TCXOs及其CVT系列。專門設計用于導航系統(GPS、GNSS等)。).
