頻率：125MHz

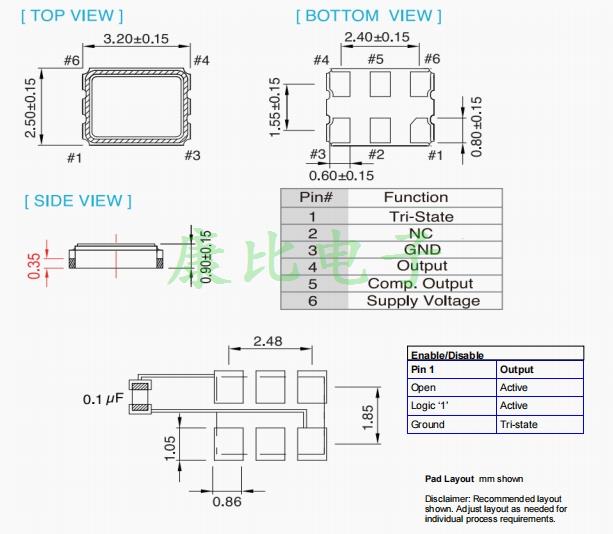

尺寸：3.20 x 2.50mm
Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M
QL4445LEV - 125.0M這款Pletronics出品的進口LVDS貼片石英晶振，在眾多電子設備應用中展現出卓越的性能。作為低抖動振蕩器，它以125.0MHz的高頻輸出，為高速數據處理和通信設備提供了穩定且精準的時鐘信號，有效降低了信號抖動對系統性能的影響。采用高品質的石英材料和先進的制造工藝，該差分晶振在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保了卓越的頻率穩定性。其LVDS輸出特性，具備出色的抗干擾能力，通過差分信號傳輸方式，顯著減少電磁干擾對時鐘信號的影響，保證信號在長距離傳輸中的完整性和準確性，即使在復雜電磁環境下也能維持穩定的信號輸出。
作為3225貼片晶振，它的封裝設計實現了體積的緊湊化，便于在電路板上進行高密度安裝，符合現代電子設備小型化、集成化的發展趨勢。這種設計不僅節省了寶貴的電路板空間，還優化了散熱性能和電氣性能，進一步提升了晶振在不同工作條件下的穩定性和抗干擾能力。
在通信領域，如5G基站、高速網絡設備等，QL4445LEV - 125.0M進口晶振為數據的高速傳輸提供精確的時鐘同步，確保信號在高頻下的穩定傳輸，助力構建高效可靠的通信網絡。在數據處理領域，對于高性能計算機、服務器等設備，它為CPU、GPU及存儲模塊提供精準的時鐘信號，保障數據處理和存儲的高效與準確。在高端測試測量儀器中，其低抖動和高精度的時鐘輸出滿足了對時間和頻率測量的嚴格要求，提升了測量的準確性和可靠性。
Pletronics晶振對QL4445LEV - 125.0M的品質把控貫穿整個生產過程。從原材料的嚴格篩選，到先進的切割、研磨和封裝工藝，每一個環節都遵循嚴格的質量標準。經過高低溫循環測試、濕度測試、振動測試和沖擊測試等一系列嚴苛的可靠性試驗，確保晶振在各種復雜環境下都能穩定工作，為產品的長期穩定運行提供可靠保障。無論是在對信號穩定性要求極高的工業自動化控制，還是在追求高精度的科研測試領域，QL4445LEV - 125.0M都憑借其卓越的性能、可靠的品質，成為眾多電子系統的理想時鐘源選擇。
Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M

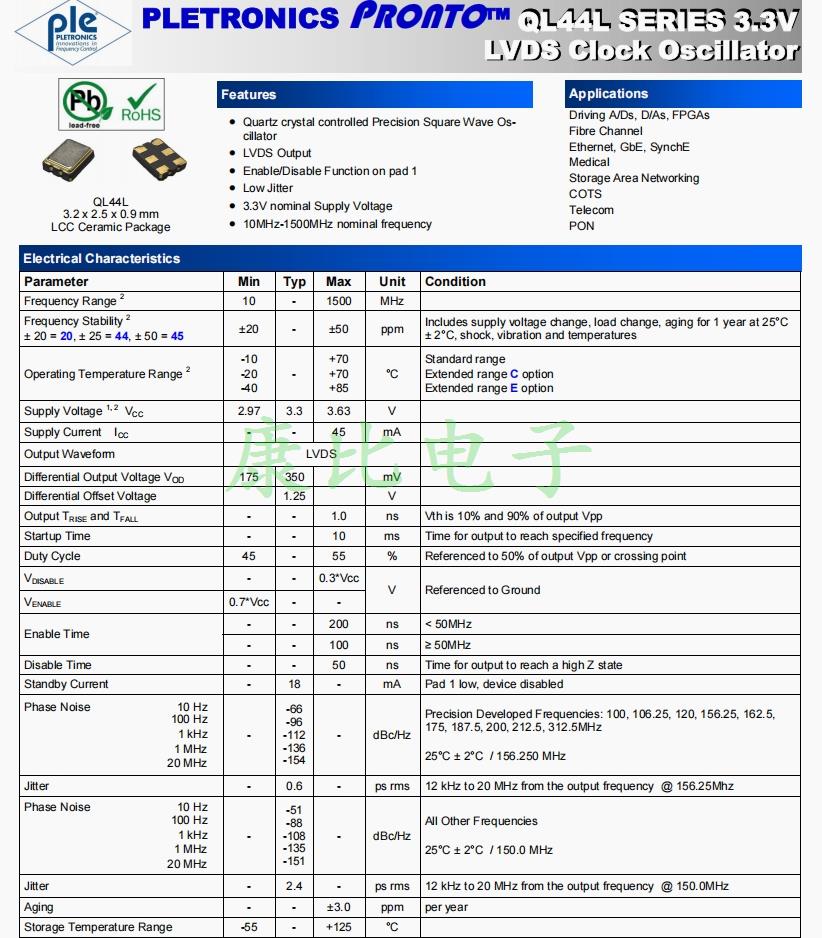

| Parameter | Min | Typ | Max | Unit | |||
| Frequency Range 2 | 10 | - | 1500 | MHz | |||
|
Frequency Stability 2
± 20 = 20, ± 25 = 44, ± 50 = 45
|
±20 | - | ±50 | ppm | |||
| Operating Temperature Range 2 |
-10 -20 -40 |
- |
+70 +70 +85 |
°C | |||
| Supply Voltage 1, 2 VCC | 2.97 | 3.3 | 3.63 | V | |||
| Supply Current ICC | - | - | 45 | mA | |||
| Output Waveform | LVDS | ||||||
| Differential Output Voltage VOD | 175 | 350 | mV | ||||
| Differential Offset Voltage | 1.25 | V | |||||
| Output TRISE and TFALL | - | - | 1.0 | ns | |||
| Startup Time | - | - | 10 | ms | |||
| Duty Cycle | 45 | - | 55 | % | |||
| VDISABLE | - | - | 0.3*Vcc | V | |||
| VENABLE | 0.7*Vcc | - | - | ||||
| Enable Time | - | - | 200 | ns | |||
| - | - | 100 | ns | ||||
| Disable Time | - | - | 50 | ns | |||
| Standby Current | - | 18 | - | mA | |||
|
Phase Noise 10 Hz
100 Hz
1 kHz
1 MHz 20 MHz |
- |
-66 -96 -112 -136 -154 |
- | dBc/Hz | |||
| Jitter | - | 0.6 | - | ps rms | |||
|
Phase Noise 10 Hz
100 Hz
1 kHz
1 MHz 20 MHz |
- |
-51 -88 -108 -135 -151 |
- | dBc/Hz | |||
| Jitter | - | 2.4 | - | ps rms | |||
| Aging | - | - | ±3.0 | ppm | |||
| Storage Temperature Range | -55 | - | +125 | °C | |||
Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M
Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

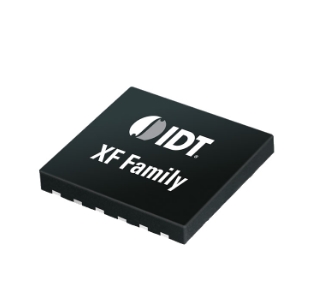

XF設備是基于石英的超低相位噪聲PLL支持大范圍頻率和輸出的OSC振蕩器接口類型。這些設備設計為在三具有多種引腳輸出配置的不同電源作為兩個操作溫度范圍。XF設備可以編程以生成輸出頻率從15MHz到2100MHz，分辨率低至1Hz精度。Renesas瑞薩晶振 XFP236156.250000I 6G無線晶振.
