頻率：10~115MHz

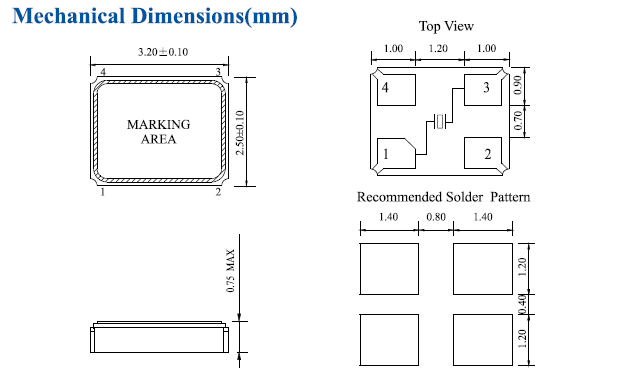

尺寸：3.2*2.5mm
鴻星晶振已經成為全球從事石英晶振頻率控制組件的重要制造商之一，致力于插件晶振(DIP)與(SMD)貼片晶振，有源晶振,壓控振蕩器系列產品之研發、設計、生產與營銷。鴻星晶振致力于提供客戶最優異的質量、服務及價值，專注于專業創新并鼓勵員工以團隊合作及積極成長的態度與時俱進。
鴻星晶振,貼片晶振,E3SB晶振,超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求.
晶振的研發及生產超小型貼片晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。
|
鴻星晶振規格 |
單位 |
E3SB貼片晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
10~115MHz |
標準頻率 |
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作溫度 |
T_use |
-30°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
6~20PF |
超出標準說明,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
鴻星晶振環保方針：
鴻星晶振科技股份有限公司藉由環境/安衛管理系統的推動執行，以整合內部資源，奠定經營管理的基礎。藉執行環境考量面/安衛危害鑒別作業，環境/安衛管理方案和內部稽核為手段，合理化推動環境/安衛管理，落實環境/安衛系統有效實施。并不斷透過教育訓練灌輸員工環境/安衛觀念及意識，藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔，并滿足客戶需求，獲得客戶的信賴而努力.
鴻星晶振科技堅持在發展中保護、在保護中發展，積極探索環境保護新道路，切實解決影響科學發展和損害群眾健康的突出環境問題，全面開創環境保護工作新局面。鴻星晶振,貼片晶振,E3SB晶振.
