適用于汽車電子的表面貼裝型晶振

來源：*** 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2019-07-12 10:50:11【大中小】

分享到：

一旦數字系統成為現實,振蕩器將前置和中心移至基于微處理器的系統,以提供時鐘信號和頻率穩定性.在振蕩器中使用晶振提供了高頻穩定性.小型化以及對在更寬的工作溫度范圍內需要更嚴格的頻率容限的高性能電子設備的需求推動了技術和產品的改進.兩個最大的市場驅動因素是汽車電子和無線通信.

例如,晶體振蕩器目前廣泛用于汽車應用,例如制動控制,防堵系統,安全氣囊和輪胎壓力監測系統.它們還越來越多地用于先進的駕駛輔助系統(ADAS),光探測和測距(LiDAR),GPS系統,發動機控制,車載以太網以及需要精確定時解決方案和高頻率穩定性的自動駕駛應用.

定時和時鐘對于4G和5G網絡的高數據速率傳輸至關重要,對晶體振蕩器產生了更大的需求.它們也是SONETSDH等系統中最關鍵的組件之一,需要高穩定性的系統時鐘來防止時間滑移或數據丟失.

石英晶體振蕩器用于各種應用,包括消費電子產品,如智能可穿戴設備,手機,視頻游戲和有線電視系統.其他不斷增長的應用包括空間跟蹤,傳感器,測量?jī)x器,定時器,鎖相環系統,醫療設備,示波器和信號發生器.

市場上有許多制造商,重要的是要注意其他類型的振蕩器,例如MEMS振蕩器,它不是基于晶體的,通常用于高振動環境.硅MEMS振蕩器更緊湊,功耗更低,效率更高.然而,頻率穩定性仍落后于競爭晶體振蕩器.

適用于汽車電子的表面貼裝型晶振

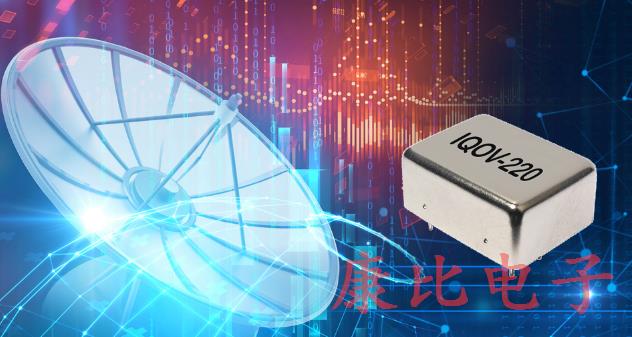

IQOV-220是一種高穩定性O(shè)CXO,采用密封封裝,具有出色的相位噪聲和Allan偏差.(圖片:IQD頻率產品)

例如,Kyocera公司生產各種晶體產品,包括晶振單元和晶體振蕩器.該公司通過其產品獨特的結構,低電流消耗和縮短的交付周期來解決物聯網領域的問題.它提供時鐘振蕩器(XO),壓控晶體振蕩器(VCXO),溫度補償晶體振蕩器(TCXO)和千赫茲晶體器件.

表面貼裝型SMD晶振單元包括CX3225SB,一種微型薄型晶體,專為數字電子,移動通信,消費產品,汽車音響和配件等應用而設計.

在晶體振蕩器區域,KT2520K是一個微型2.5×2×0.8毫米溫補晶振,提供±2.0×10-6/-30°C至85°C和±0.5×10-6的頻率特性/-30°的C至85°C(用于GPS).目標應用包括GPS單元,移動通信,W-LAN和低功率無線電通信.

SiliconLabs還擁有廣泛的產品組合.其最新的兩款晶體振蕩器包括Si56xUltra系列VCXO和XO以及Si54xUltra系列XO.Si56x解決了需要超低抖動振蕩器的下一代高性能定時應用.VCXO/XO可以定制到3GHz的任何頻率,這是之前SiliconLabsVCXO產品的工作頻率的2倍,具有一半的抖動.該系列產品的典型相位抖動低至90fs.

相比之下,Si54xUltra系列XO系列適用于需要更嚴格穩定性和保證長期可靠性的應用.這些包括光傳輸網絡(OTN),寬帶設備,數據中心和工業系統.Si54xXO用作低抖動參考時鐘,可最大限度地提高信噪比(SNR)余量,最大限度地減少誤碼,并增強信號完整性.它的典型相位抖動低至80fs.

IQD Frequency Products最近推出了IQOV-220OCXO,具有高穩定性和低相位噪聲.在-40°C至85°C的整個工業溫度范圍內,頻率穩定性能可降至±0.5十億分之一,短期穩定性為0.5ppt(tau=1s).IQOV-220適用于高性能合成器,網絡時鐘,雷達和衛星通信.
