當前位置：首頁 » 歐美進口晶振 » Pletronics晶振 » LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

prevnext

LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

頻率：125MHz

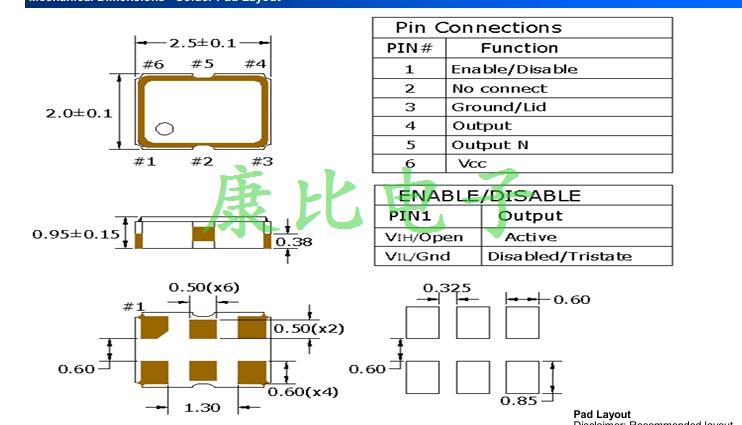

尺寸：2.50 x 2.00mm

LV3320JEV - 125.0MDK作為Pletronics出品的低抖動進口LVDS時鐘振蕩器，在眾多電子應用場景中展現出卓越的性能。其125.0MHz的高頻輸出，為高速數據處理和通信設備提供了穩定且精準的時鐘信號，有效降低信號抖動對系統性能的影響。LVDS差分輸出特性是其關鍵優勢，通過差分信號傳輸方式，顯著增強了抗干擾能力，有效抑制電磁干擾對時鐘信號的影響，保證信號在長距離傳輸中的完整性和準確性，即使在復雜電磁環境下也能維持穩定的信號輸出。

訂購熱線：0755-27876201

LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

LV3320JEV - 125.0MDK作為Pletronics出品的低抖動進口LVDS時鐘晶體振蕩器，在眾多電子應用場景中展現出卓越的性能。其125.0MHz的高頻輸出，為高速數據處理和通信設備提供了穩定且精準的時鐘信號，有效降低信號抖動對系統性能的影響。
采用先進的制造工藝和高品質材料，該晶振在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保卓越的頻率穩定性。LVDS差分晶振的特性是其關鍵優勢，通過差分信號傳輸方式，顯著增強了抗干擾能力，有效抑制電磁干擾對時鐘信號的影響，保證信號在長距離傳輸中的完整性和準確性，即使在復雜電磁環境下也能維持穩定的信號輸出。這使得它在通信領域，如5G基站、高速網絡設備等，成為保障數據高速、準確傳輸?shù)暮诵脑?br /> 在數據處理領域，對于高性能計算機、服務器以及數據存儲設備等，LV3320JEV - 125.0MDK為CPU、GPU及存儲模塊提供精確的時鐘同步，確保數據處理和存儲的高效與準確。在工業自動化領域，為工業機器人、自動化生產線等設備提供穩定的時鐘基準，實現設備之間的精準協同工作，提高生產效率和產品質量。該有源晶振的設計緊湊，采用適合現代電子設備的封裝形式，便于在電路板上進行高密度安裝，適應小型化、集成化的發展趨勢。同時，這種設計還優化了散熱性能和電氣性能，進一步提升了晶振在不同工作條件下的穩定性和抗干擾能力。
Pletronics晶振對LV3320JEV - 125.0MDK的品質把控貫穿整個生產過程。從原材料的嚴格篩選，到先進的切割、研磨和封裝工藝，每一個環節都遵循嚴格的質量標準。經過高低溫循環測試、濕度測試、振動測試和沖擊測試等一系列嚴苛的可靠性試驗，確保晶振在各種復雜環境下都能穩定工作，為產品的長期穩定運行提供可靠保障。無論是在對信號穩定性要求極高的通信系統，還是在追求高精度的工業自動化控制中，LV3320JEV - 125.0MDK都憑借其低抖動、高穩定性和卓越的抗干擾能力，成為眾多電子系統理想的時鐘源選擇。

LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

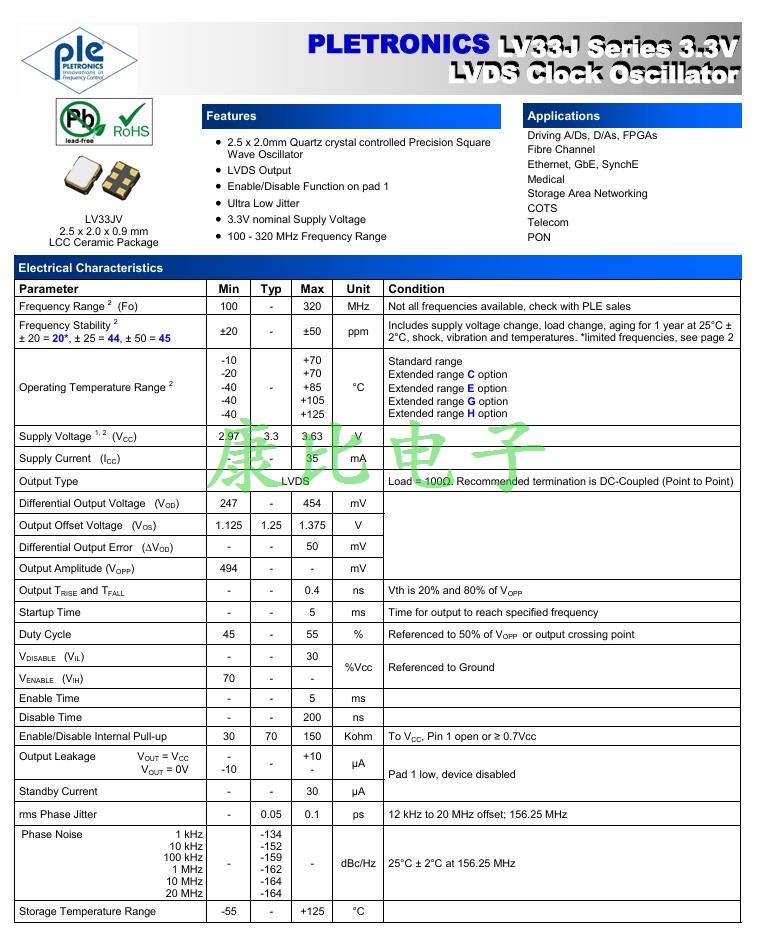

Parameter	Min	Typ	Max	Unit
Frequency Range 2	100	-	220	MHz
Frequency Stability 2 ± 20 = 20*, ± 25 = 44, ± 50 = 45	±20	-	±50	ppm
Operating Temperature Range 2	-10 -20 -40 -40 -40	-	+70 +70 +85 +105 +125	°C
Supply Voltage 1, 2 VDD	2.97	3.3	3.63	V
Supply Current IDD	-	-	35	mA
Output Waveform	LVDS輸出晶振
Differential Output Voltage VOD	247	-	454	mV
Output Offset Voltage VOS	1.125	1.25	1.375	V
Differential Output Error ΔVOD	-	-	50	mV
Output TRISE and TFALL	-	-	0.4	ns
Startup Time	-	-	5	ms
Duty Cycle	45	-	55	%
VDISABLE VIL	-	-	30	%Vcc
VENABLE VIH	70	-	-	%Vcc
Enable Time	-	-	5	ms
Disable Time	-	-	200	ns
Enable/Disable Internal Pull-up	30	70	150	Kohm
Output Leakage VOUT = VCC VOUT = 0V	- -10	-	+10 -	µA
Standby Current	-	-	30	µA
rms Phase Jitter	-	0.05	0.1	ps
Phase Noise 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 20 MHz	-	-134 -152 -159 -162 -164 -164	-	dBc/Hz
Storage Temperature Range	-55	-	+125	°C

LVDS時鐘振蕩器,低抖動進口晶振,Pletronics差分晶振,LV3320JEV-125.0MDK

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

LVDS時鐘振蕩器低抖動進口晶振 Pletronics差分晶振 LV3320JEV-125.0MDK
