頻率：25MHZ
尺寸：12.5*4.8mm
伊西斯晶振CSM-4A,ECS-250-20-28A-F-TR石英諧振器,ESC晶振,歐美進口晶振,貼片石英晶振,音叉晶體,無源晶振,石英水晶振動子,型號CSM-4A,編碼ECS-250-20-28A-F-TR是一款金屬面貼片型的石英晶振,尺寸為12.5*4.8mm,頻率為25MHZ,負載電容20pF,精度30ppm,工作溫度-10°C~+70°C產品采用優異的原料匠心打磨而成,具備高質量低損耗的特點,非常適合用于高精密應用,比如智能家居,通信設備,無線網絡等領域.
ECS-160-S-28A-TR石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.伊西斯晶振CSM-4A,ECS-250-20-28A-F-TR石英諧振器

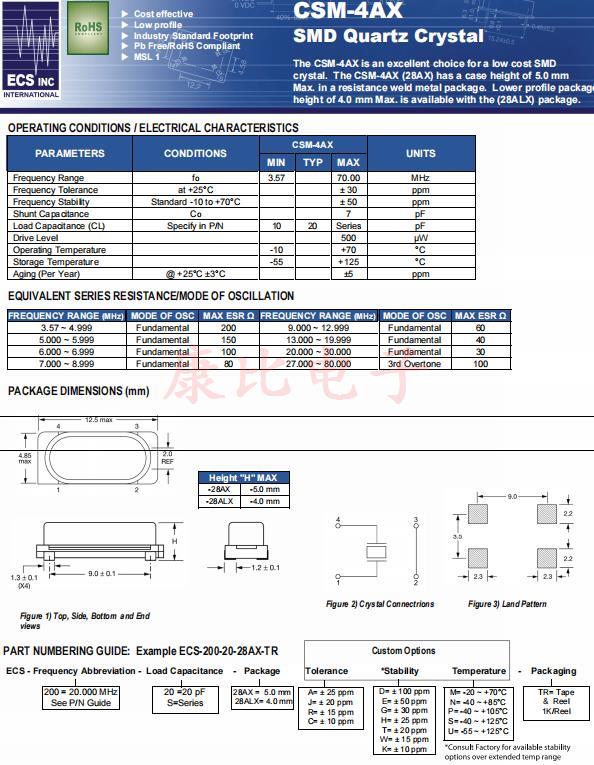

ECS-250-20-28A-F-TR晶振 參數表
|
ECSInc晶振規格 |
單位 |
CSM-4AX晶振頻率范圍 |
石英晶振基本條件 |
|
|
標準頻率 |
f_nom |
25MHZ |
標準頻率 |
|
|
儲存溫度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
|
工作溫度 |
T_use |
-10°C ～ +70°C |
標準溫度 |
|
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息, http://www.32768k.net |
|
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
|
負載電容 |
CL |
12.5PF |
不同負載電容要求,請聯系我們. |
|
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
|

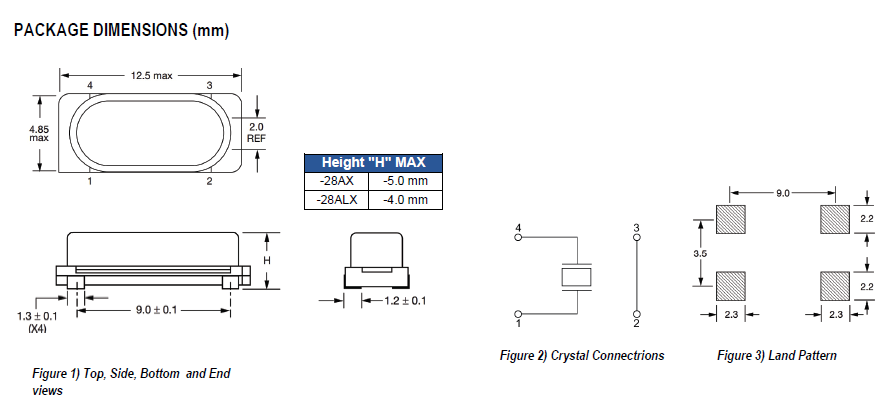

伊西斯晶振CSM-4A,ECS-250-20-28A-F-TR石英諧振器 尺寸圖
ECS-250-20-28A-F-TR晶振 使用注意事項
晶振產品使用每種產品時,請在石英晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。 伊西斯晶振CSM-4A,ECS-250-20-28A-F-TR石英諧振器
晶振產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的石英晶振.但是為了貼片晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
ECS集團將建立可行的技術及經濟性環境目標，并確保其環境保護活動的質量。
ECS集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護，將建立自己的特有的環境標準。
ECS集團將在各領域內的商務運作中實施持續改進，包括無源晶振能源資源的保持，回收再利用以及減少廢棄物等。
盡可能的采用無害的原材料和生產技術，避免有害物質的產生，比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收，最小化有害原料的使用。
根據需要，提高環境技術、材料和產品的發展信息及環境管理活動的公開性。
按照IS014001標準的要求，建立環境管理體系，并在環境目標和方案設定之后追求持續的環境改善。
建立和遵守其嚴格的基于活動所在地法律法規的環境、安全和健康標準。將不斷地擴展循環利用、能源和廢棄物管理項目。伊西斯晶振CSM-4A,ECS-250-20-28A-F-TR石英諧振器
對員工進行環境保護知識培訓，提高其環境意識，建立環境職責，自覺改進、預防對環境的負面影響。
在產品的全過程中努力節能降耗，實現資源消耗最小化。對產生環境影響的活動做出及時反應，并對可能產生環境負面影響的活動做出預防。
| Manufacturer Part Number原廠編碼 | Manufacturer廠家 | Series型號 | Frequency | Operating Temperature 工作溫度 |
| ECS-240-20-28A-TR | ECS晶振 | CSM-4A | 24MHz | -10°C ~ 70°C |
| ECS-147.4-20-28A-TR | ECS晶振 | CSM-4A | 14.7456MHz | -10°C ~ 70°C |
| ECS-147.4-20-28A-TR | ECS晶振 | CSM-4A | 14.7456MHz | -10°C ~ 70°C |
| ECS-147.4-20-28A-TR | ECS晶振 | CSM-4A | 14.7456MHz | -10°C ~ 70°C |
| ECS-184-20-28A-TR | ECS晶振 | CSM-4A | 18.432MHz | -10°C ~ 70°C |
| ECS-184-20-28A-TR | ECS晶振 | CSM-4A | 18.432MHz | -10°C ~ 70°C |
| ECS-184-20-28A-TR | ECS晶振 | CSM-4A | 18.432MHz | -10°C ~ 70°C |
| ECS-60-32-28A-TR | ECS晶振 | CSM-4A | 6MHz | -10°C ~ 70°C |
| ECS-60-32-28A-TR | ECS晶振 | CSM-4A | 6MHz | -10°C ~ 70°C |
| ECS-60-32-28A-TR | ECS晶振 | CSM-4A | 6MHz | -10°C ~ 70°C |
| ECS-240-12-28A-TR | ECS晶振 | CSM-4A | 24MHz | -10°C ~ 70°C |
| ECS-240-12-28A-TR | ECS晶振 | CSM-4A | 24MHz | -10°C ~ 70°C |
| ECS-240-12-28A-TR | ECS晶振 | CSM-4A | 24MHz | -10°C ~ 70°C |
| ECS-36-20-28A-TR | ECS晶振 | CSM-4A | 3.6864MHz | -10°C ~ 70°C |
| ECS-36-20-28A-TR | ECS晶振 | CSM-4A | 3.6864MHz | -10°C ~ 70°C |
| ECS-36-20-28A-TR | ECS晶振 | CSM-4A | 3.6864MHz | -10°C ~ 70°C |
| ECS-160-S-28A-TR | ECS晶振 | CSM-4A | 16MHz | -10°C ~ 70°C |
| ECS-160-S-28A-TR | ECS晶振 | CSM-4A | 16MHz | -10°C ~ 70°C |
| ECS-160-S-28A-TR | ECS晶振 | CSM-4A | 16MHz | -10°C ~ 70°C |
| ECS-110.5-S-28A-TR | ECS晶振 | CSM-4A | 11.0592MHz | -10°C ~ 70°C |
| ECS-110.5-S-28A-TR | ECS晶振 | CSM-4A | 11.0592MHz | -10°C ~ 70°C |
| ECS-110.5-S-28A-TR | ECS晶振 | CSM-4A | 11.0592MHz | -10°C ~ 70°C |
| ECS-122.8-20-28A-TR | ECS晶振 | CSM-4A | 12.288MHz | -10°C ~ 70°C |
| ECS-122.8-20-28A-TR | ECS晶振 | CSM-4A | 12.288MHz | -10°C ~ 70°C |
| ECS-122.8-20-28A-TR | ECS晶振 | CSM-4A | 12.288MHz | -10°C ~ 70°C |
| ECS-143-20-28A-TR | ECS晶振 | CSM-4A | 14.31818MHz | -10°C ~ 70°C |
| ECS-143-20-28A-TR | ECS晶振 | CSM-4A | 14.31818MHz | -10°C ~ 70°C |
| ECS-143-20-28A-TR | ECS晶振 | CSM-4A | 14.31818MHz | -10°C ~ 70°C |
| ECS-120-32-28A-TR | ECS晶振 | CSM-4A | 12MHz | -10°C ~ 70°C |
| ECS-120-32-28A-TR | ECS晶振 | CSM-4A | 12MHz | -10°C ~ 70°C |
| ECS-120-32-28A-TR | ECS晶振 | CSM-4A | 12MHz | -10°C ~ 70°C |
| ECS-200-S-28A-TR | ECS晶振 | CSM-4A | 20MHz | -10°C ~ 70°C |
| ECS-200-S-28A-TR | ECS晶振 | CSM-4A | 20MHz | -10°C ~ 70°C |
| ECS-200-S-28A-TR | ECS晶振 | CSM-4A | 20MHz | -10°C ~ 70°C |
| ECS-120-18-28A-TR | ECS晶振 | CSM-4A | 12MHz | -10°C ~ 70°C |
| ECS-120-18-28A-TR | ECS晶振 | CSM-4A | 12MHz | -10°C ~ 70°C |
| ECS-120-18-28A-TR | ECS晶振 | CSM-4A | 12MHz | -10°C ~ 70°C |
| ECS-73-20-28A-TR | ECS晶振 | CSM-4A | 7.3728MHz | -10°C ~ 70°C |
| ECS-73-20-28A-TR | ECS晶振 | CSM-4A | 7.3728MHz | -10°C ~ 70°C |
| ECS-73-20-28A-TR | ECS晶振 | CSM-4A | 7.3728MHz | -10°C ~ 70°C |
| ECS-250-20-28A-F-TR | ECS晶振 | CSM-4A | 25MHz | -10°C ~ 70°C |
| ECS-250-20-28A-F-TR | ECS晶振 | CSM-4A | 25MHz | -10°C ~ 70°C |
| ECS-250-20-28A-F-TR | ECS晶振 | CSM-4A | 25MHz | -10°C ~ 70°C |
| ECS-80-16-28A-TR | ECS晶振 | CSM-4A | 8MHz | -10°C ~ 70°C |
| ECS-80-16-28A-TR | ECS晶振 | CSM-4A | 8MHz | -10°C ~ 70°C |
| ECS-80-16-28A-TR | ECS晶振 | CSM-4A | 8MHz | -10°C ~ 70°C |
| ECS-49-20-28A-TR | ECS晶振 | CSM-4A | 4.9152MHz | -10°C ~ 70°C |
| ECS-49-20-28A-TR | ECS晶振 | CSM-4A | 4.9152MHz | -10°C ~ 70°C |
| ECS-49-20-28A-TR | ECS晶振 | CSM-4A | 4.9152MHz | -10°C ~ 70°C |
| ECS-35-17-28A-TR | ECS晶振 | CSM-4A | 3.579545MHz | -10°C ~ 70°C |
| ECS-35-17-28A-TR | ECS晶振 | CSM-4A | 3.579545MHz | -10°C ~ 70°C |
| ECS-35-17-28A-TR | ECS晶振 | CSM-4A | 3.579545MHz | -10°C ~ 70°C |
| ECS-40-20-28A-TR | ECS晶振 | CSM-4A | 4MHz | -10°C ~ 70°C |
| ECS-40-20-28A-TR | ECS晶振 | CSM-4A | 4MHz | -10°C ~ 70°C |
