百利通亞陶石英晶振,貼片晶振,FW晶振,FW1600008晶振

頻率：16MHz～66.0MHz

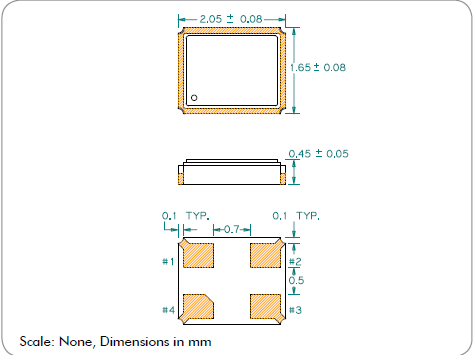

尺寸：2.0*1.6*0.45mm

貼片晶振本身體積小,薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

訂購熱線：0755-27876201

百利通亞陶石英晶振,貼片晶振,FW晶振,FW1600008晶振

制造商	百利通亞陶	產地	臺灣	產品型號	FW
頻率	16MHz	負載	8pF～20pF	溫度范圍	-20℃～+125℃
頻率偏差	±20ppm	封裝	金屬面貼片	尺寸	2.01.60.45mm

百利通亞陶晶振規格	單位	FW晶振	石英晶振基本條件
標準頻率	f_nom	16MHz～66.0MHz	標準頻率
儲存溫度	T_stg	-40°C～+125°C	裸存
工作溫度	T_use	-20°C～+125°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10～±70× 10-6(標準)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.yancaiwang.com.cn/
頻率溫度特征	f_tem	±10～±70×10^-6/-20°C～+125°C	超出標準的規格請聯系我們.
負載電容	CL	8pF～20pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸無源晶振的表面.

使用環境(溫度和濕度)

請?jiān)谝?guī)定的溫度范圍內使用耐高溫晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

激勵功率

在晶體單元上施加過多驅動力,會導致安防晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致貼片晶振功能失常或擊穿的閉門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
