愛普生SG-8101系列X1G005191002800具有CMOS輸出的可編碼晶體振蕩器

來源：*** 查看手機網址

掃一掃!

愛普生SG-8101系列X1G005191002800具有CMOS輸出的可編碼晶體振蕩器

掃一掃!

瀏覽：- 發布日期：2022-08-25 16:56:10【大中小】

分享到：

愛普生晶振市場需求,提供了小型、準確、可編程振蕩器自推出世界上第一個可編程的石英晶體振蕩器,SG-8000系列,1997年.配備高效的倉庫,緊湊和精確技術,愛普生開發新的SG-8101系列和SG-9101系列利用QMEMS*2、半導體、和溫度補償石英晶體振蕩器(TCXO)頻率調整技術.石英晶體振蕩器的頻率穩定度和需求的能力承受范圍廣泛的溫度增加了近年來由于越來越需要更小的電子設備和更多的權力和功能在更多種類的環境中,包括極端戶外和工廠設施.

愛普生SG-8101系列X1G005191002800具有CMOS輸出的可編碼晶體振蕩器

Product Number	Model	Frequency	EPSON晶振	Output Wave	Supply Voltage	Ope Temperature
X1G005191001100	SG-8101CA	32.507937 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001200	SG-8101CA	60.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191001300	SG-8101CA	100.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001400	SG-8101CA	80.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001500	SG-8101CA	48.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001600	SG-8101CA	27.500000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001700	SG-8101CA	22.500000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001800	SG-8101CA	73.333700 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191001900	SG-8101CA	60.000300 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002000	SG-8101CA	22.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002100	SG-8101CA	18.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002200	SG-8101CA	25.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002300	SG-8101CA	69.120000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002400	SG-8101CA	5.560000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191002500	SG-8101CA	66.666000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002600	SG-8101CA	13.516800 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191002700	SG-8101CA	25.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191002800	SG-8101CA	125.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191002900	SG-8101CA	50.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191003000	SG-8101CA	98.304000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003100	SG-8101CA	10.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003200	SG-8101CA	22.660000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C

愛普生SG-8101系列X1G005191002800具有CMOS輸出的可編碼晶體振蕩器

雖然兩系列提供了易于編程的頻率和其他參數一樣早些時候可比愛普生產品(SG- 8002&SG-8003系列的SG- 8101和SG- 9001 SG- 9101)的情況下,他們也有一個更廣泛的操作溫度范圍,與高端限制為105℃.除了2.5毫米x2.0毫米包裝,使電子產品制造商節省空間,可用的石英晶體振蕩器也將在以下流行的包裝尺寸:3.2x2.5mm,5.0x3.2mm,7.0x5.0mm.

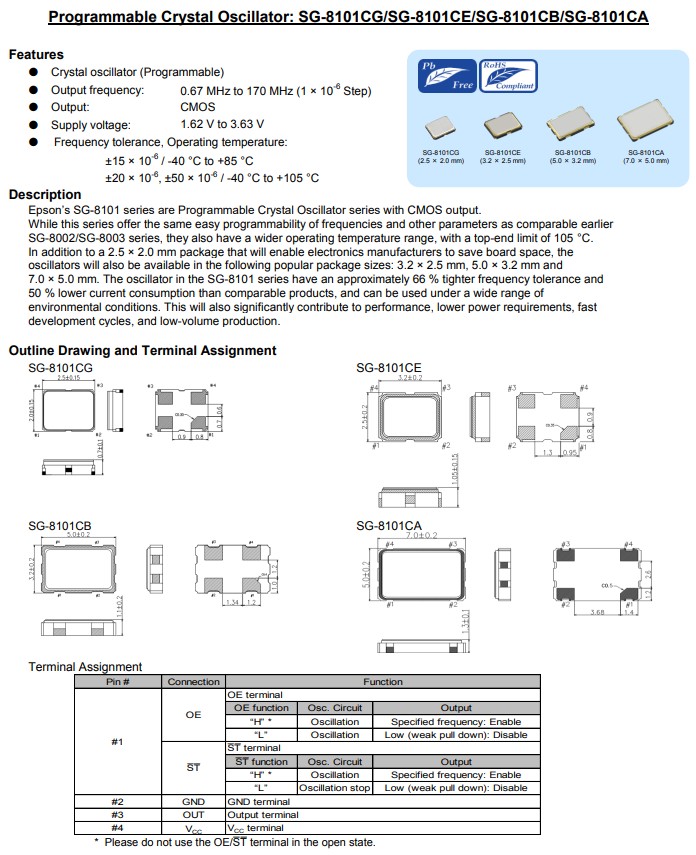

愛普生的SG-8101系列是具有CMOS輸出的可編程晶振系列。雖然該系列與早期的SG-8002/SG-8003系列相比，具有相同的頻率和其他參數的簡單可編程性，但它們也具有更寬的工作溫度范圍，上限為105℃。除了2.5x2.0mm封裝有助于電子制造商節省電路板空間之外，這些振蕩器還提供以下常見封裝小體積晶振尺寸:3.2x2.5mm、5.0x3.2mm和7.0x5.0mm。SG-8101系列中的振蕩器的頻率容差約小66% 電流消耗比同類產品低50%，可在各種環境條件下使用。這也將大大有助于提高性能、降低功耗要求、縮短開發周期和實現小批量生產。

愛普生SG-8101系列X1G005191002800具有CMOS輸出的可編碼晶體振蕩器

X1G005191003300	SG-8101CA	40.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003400	SG-8101CA	40.960000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003500	SG-8101CA	56.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003600	SG-8101CA	9.031680 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003700	SG-8101CA	36.126700 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003800	SG-8101CA	50.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191003900	SG-8101CA	16.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191004000	SG-8101CA	20.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191004100	SG-8101CA	10.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191004200	SG-8101CA	12.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191004300	SG-8101CA	24.576000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191004400	SG-8101CA	24.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191004500	SG-8101CA	27.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191004600	SG-8101CA	30.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191004700	SG-8101CA	4.096000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191004800	SG-8101CA	40.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191004900	SG-8101CA	64.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C
X1G005191005000	SG-8101CA	50.000000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191005100	SG-8101CA	24.540000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191005200	SG-8101CA	24.540000 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191005300	SG-8101CA	43.545600 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G005191005400	SG-8101CA	1.228800 MHz	7.00 x 5.00 x 1.40 mm	CMOS	1.620 to 3.630 V	-40 to 85 °C

愛普生SG-8101系列X1G005191002800具有CMOS輸出的可編碼晶體振蕩器

SG-8101系列的晶體振蕩器有大約66%收緊頻率公差和當前消費比同類產品低50%.SG-9101系列振蕩器,它使用一個擴展頻譜消耗比較數據目前低于75%.用戶將能夠項目產品所需的輸出頻率,以及所需的輸出頻率調制和周期. 這些振子可以在各種環境條件下使用.他們也將極大地有助于性能,降低電力需求,快速發展周期和小批量生產.應用于:通訊設備、數碼科技、醫療設備、車載電子、智能穿戴設備、智能機器人、無人機以及高端的航空、軍事設備領域.
