CRYSTAL TECHNICAL TERMS EXPLANATION

返回列表 來源:*** 查看手機網址
掃一掃!CRYSTAL TECHNICAL TERMS EXPLANATION掃一掃!
瀏覽:- 發布日期:2018-12-26 17:25:46【
分享到:

當代社會在迅速發展著,科技,工業等行業一直處于上漲的趨勢,尤其是這個以科技為主的時代,不斷更新?lián)Q代著,而作為電子行業中不可缺少的晶振更是尤為重要,成了科技及電子產品的必需品.既然如此,關于它的一些技術你是否知道呢.

1.運算放大器1-1電源電壓的絕對最大額定值:V+/V-,VDD

指定正負電源電壓(雙電源)和正電源電壓(單電源)的絕對最大電源電壓.

1-2差分晶振輸入電壓:VID

指定反相和非反相輸入端子之間的絕對最大電壓間隙.差分輸入電壓由正負()說明指定,因為通過指定參考端子,輸入電壓的極性保持在相反的方向.

1-3共模輸入電壓:VIC

指定反相和非反相輸入端子的絕對最大輸入電壓.工作極限被指定為每個電氣特性中的共模電壓范圍(VICM).

1-4功耗:PD

指定絕對最大功耗.PD受到IC芯片功耗和封裝熱阻的限制.IC芯片的功耗是基于靜態電流和負載電流來計算的.允許的功耗按以下公式列出.

PD-ICC (V+-V-)

2-1運算放大器2-1輸入失調電壓的術語和定義:VIO

必須在兩個輸入端之間施加的電壓,以使輸出電壓為零.

2-2輸入偏移電流:2.2

2-3輸入偏置電流:2.3

2-4共模輸入電壓范圍:VICM

2-5共模信號抑制比:CMR

2-6電源電壓抑制比:SVR

2-7石英晶體振蕩器最大輸出電壓:VOM

2-8電源電流:ICC

2-9大信號電壓增益:Av

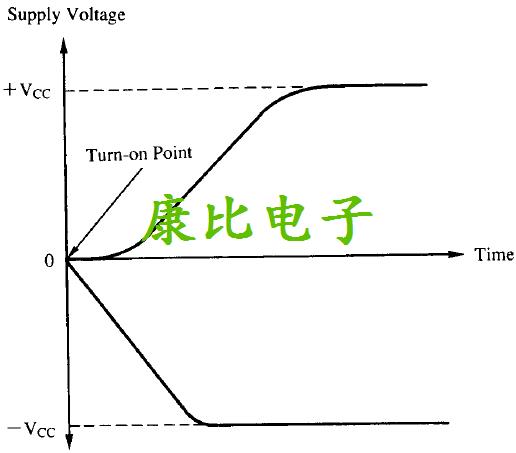

■注意通電順序

CRYSTAL TECHNICAL TERMS EXPLANATION

IC必須總是在沒有浮動GND端子的情況下使用.因此,使用雙電源時需要注意以下幾點:

1)當電源接通時,V電源應在V+電源接通之前或與V+電源完全相同.2)當電源關閉時,V+電源應該在V電源之前關閉,或者與V電源完全相同.

■J-FET運算放大器的特別注意事項

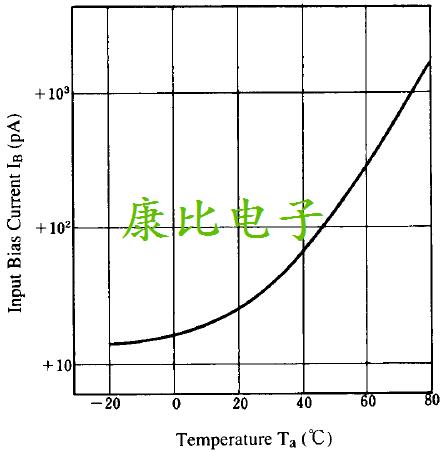

1.輸入偏置電流的溫度特性

J-FET運算放大器的輸入偏置電流是柵極,溝道和柵極以及襯底的PN結漏電流.因此,溫度依賴性隨著溫度呈指數增長,就像一般PN結一樣.

J-FET運算放大器,經常被應用于高輸入阻抗電路,對于溫度上升引起的IB增加,石英晶振必須采取特殊的預防措施.例如,當室溫下約為30pA時,然而當溫度升至80℃時,將增加至1nA

CRYSTAL TECHNICAL TERMS EXPLANATION

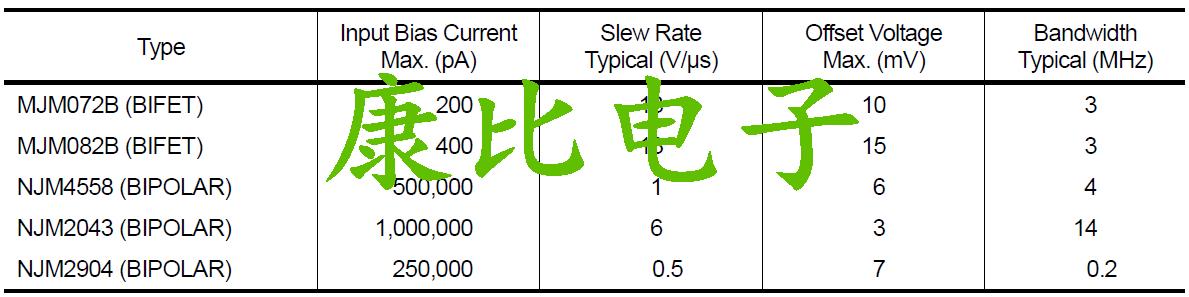

J型場效應晶體管與雙極運算放大器的比較

CRYSTAL TECHNICAL TERMS EXPLANATION

2.輸入電容

通過雙極晶體管輸入運算放大器,082型輸入電容約為10pF,例如,741型NPN晶體管,輸入電容為1-2pF,4558型橫向PNP晶振管輸入電容為3-4pF.

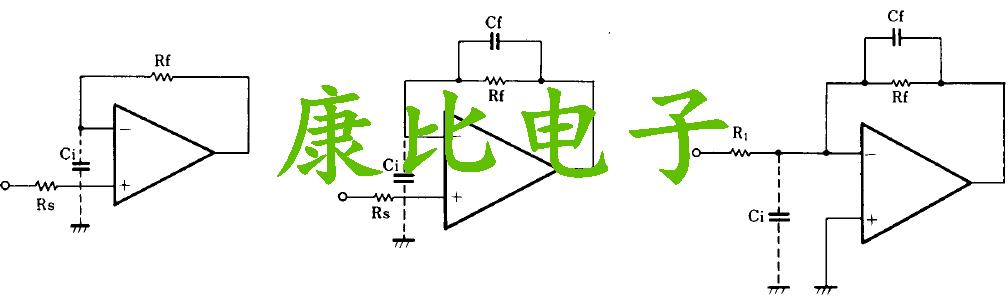

因此,在使用082的電壓跟隨器的情況下,極點由輸入電容(Ci)和反饋電阻(Rf)在(至3Hz)內構成.那么相位裕度將被減小.添加Cf以保持Cf>Ci的關系,保持穩定運行.

在反相放大器的情況下,通過添加下面提到的Cf來消除輸入電容的影響.

00

CRYSTAL TECHNICAL TERMS EXPLANATION

■其他

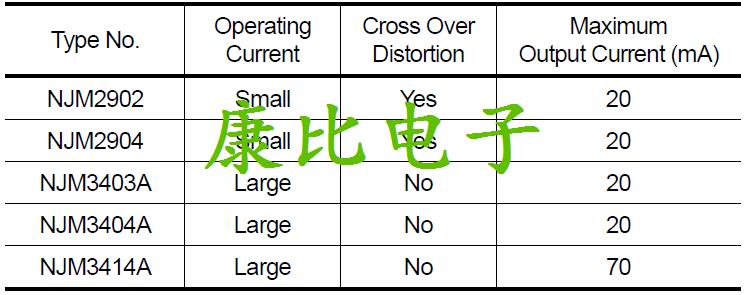

a)單電源運算放大器的比較

CRYSTAL TECHNICAL TERMS EXPLANATION

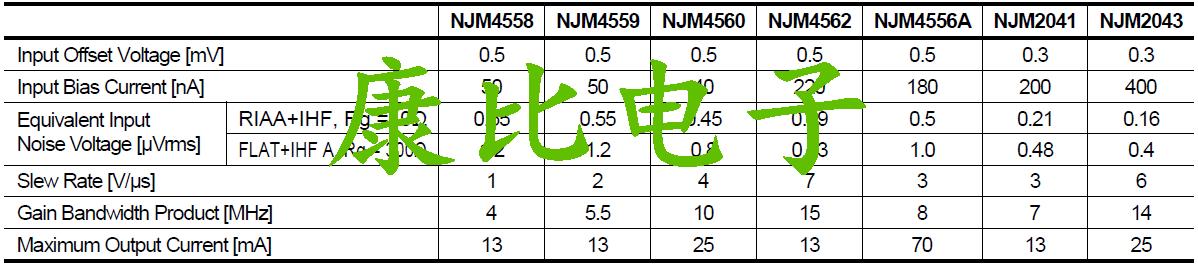

b)運算放大器特性的比較(Ta=25°C)

■注意典型特性

每個數據表中提到的典型特征代表了每個貼片晶振設備的典型特征.但是這些只是技術數據,不能保證任何特性及其應用.特別是對于功率的特性,應該在最大限度內進行設計.

CRYSTAL TECHNICAL TERMS EXPLANATION

■注意典型特性

每個數據表中提到的典型特征代表了每個設備的典型特征.

但是這些只是技術數據,不能保證任何特性及其應用.

特別是對于功率的特性,應該在最大限度內進行設計.

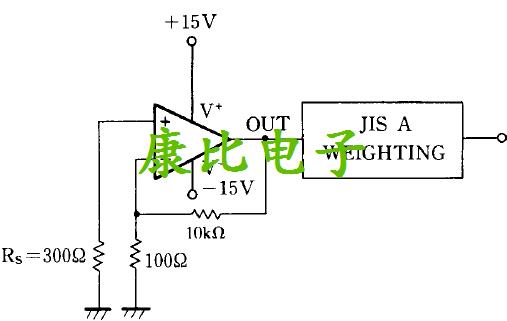

■噪聲電壓測量電路

CRYSTAL TECHNICAL TERMS EXPLANATION

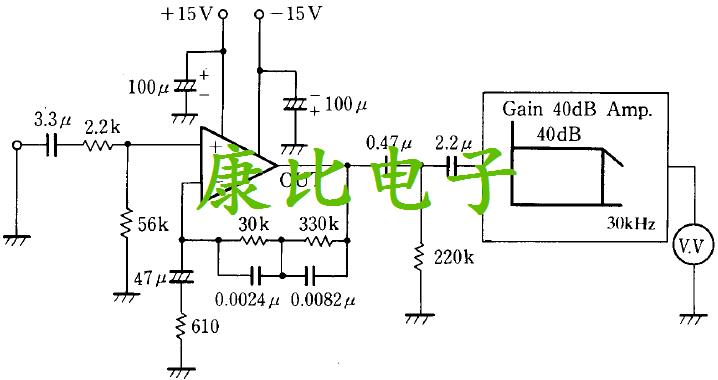

有源晶振噪聲電壓測量電路
