頻率：32.768KHz

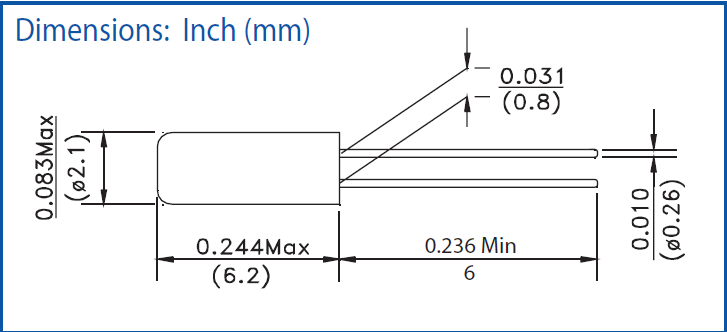

尺寸：6.2*2.1mm
Abracon llc成立于1992年8月5日,其愿景是成為全球頂級制造商,并擁有非并行應用工程和銷售支持.為了實現這一愿景,Abracon獲得了iso9001 - 2008質量認證,在北美和海外的生產設施和技術合作伙伴中選擇了股權投資,建立了與即將到來的技術公司的渠道伙伴關系,并在其加州的位置設立了一個國家的藝術工程實驗室.2013年11月,Abracon llc晶振集團在德克薩斯州奧斯汀建立了一個新的中西部訂單執行中心.
ABRACON晶振,石英晶振,AB26T晶振,隨著科技日益高速的發展，電子元器件體積也越來越小，智能手機，平板電腦等無線通訊器材，也隨著小型化，就在蘋果2016年推出智能手環以來，各項智能手環通訊產品在國內陸陸續續的推出，因智能手環本身重量輕，體積小等原因，所以內部所使用的電子零件均是目前最新最小的產品。
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
|
Abracon晶振規格 |
單位 |
AB26T晶振頻率范圍 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
32.768KHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作溫度 |
T_use |
-10°C ～ +60°C |
標準溫度 |
|
激勵功率 |
DL |
200μW Max. |
推薦:1μW ～ 100μW |
|
頻率公差 |
f_— l |
±50 × 10-6 (標準), |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.yancaiwang.com.cn |
|
頻率溫度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
12.5pF ～ ∞ |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。
關于機械性沖擊
(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。
(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。
(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
Abracon晶振環保方針:
Abracon llc晶振提供從材料的選定到廢棄過程中考慮環境質量的晶振,溫補晶振.加強制度建設,深化環境監管,向環境污染宣戰,促進經濟與環境協調發展.積極參與公司內部活動和地區環境改善活動,為社會做出貢獻,實現公司的社會責任.實施公司內部環境培訓和訓練,推進防污染和環保活動.遵守國內外法律,遵守與客戶和地區的約定事項,與日常業務相融合,努力開展繼續改善環境的工作.
Abracon llc晶振進一步解放思想,學習先進,總結實踐,針對新形勢、新情況,抓好理念創新,促進石英晶振,有源晶振, 32.768K鐘表晶振,溫補晶振安全環保工作更加科學、更加有效.Abracon llc晶振堅持運用,不斷完善,持續改進,更要針對新情況、新問題,不斷學習先進,總結經驗,結合實際,及時改進舊方法,勇于擯棄落后方法.ABRACON晶振,石英晶振,AB26T晶振.
