Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M

產品簡介

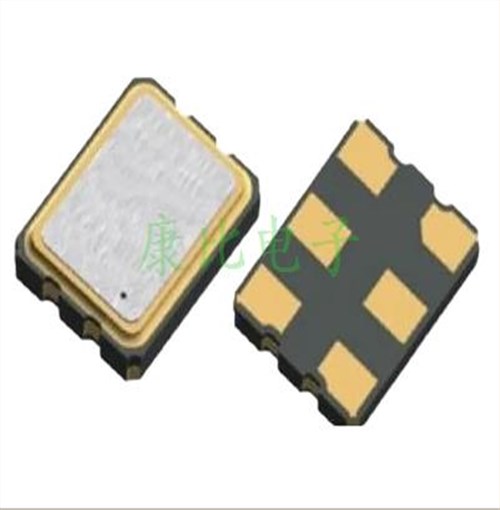

QL4445LEV - 125.0M這款Pletronics出品的進口LVDS石英貼片晶振，在眾多電子設備應用中展現出卓越的性能。作為低抖動振蕩器，它以125.0MHz的高頻輸出，為高速數據處理和通信設備提供了穩定且精準的時鐘信號，有效降低了信號抖動對系統性能的影響。采用高品質的石英材料和先進的制造工藝，該晶振在 - 40℃至 + 85℃的寬溫度范圍內，能將頻率偏差嚴格控制在極小范圍，確保了卓越的頻率穩定性。

產品詳情

Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M

Parameter	Min	Typ	Max	Unit
Frequency Range2	10	-	1500	MHz
Frequency Stability2 ± 20 =20, ± 25 =44, ± 50 =45	±20	-	±50	ppm
Operating Temperature Range2	-10 -20 -40	-	+70 +70 +85	°C
Supply Voltage1, 2VCC	2.97	3.3	3.63	V
Supply Current ICC	-	-	45	mA
Output Waveform	LVDS
Differential Output Voltage VOD	175	350		mV
Differential Offset Voltage		1.25		V
Output TRISEand TFALL	-	-	1.0	ns
Startup Time	-	-	10	ms
Duty Cycle	45	-	55	%
VDISABLE	-	-	0.3*Vcc	V
VENABLE	0.7*Vcc	-	-	V
Enable Time	-	-	200	ns
Enable Time	-	-	100	ns
Disable Time	-	-	50	ns
Standby Current	-	18	-	mA
Phase Noise 10 Hz 100 Hz 1 kHz 1 MHz 20 MHz	-	-66 -96 -112 -136 -154	-	dBc/Hz
Jitter	-	0.6	-	ps rms
Phase Noise 10 Hz 100 Hz 1 kHz 1 MHz 20 MHz	-	-51 -88 -108 -135 -151	-	dBc/Hz
Jitter	-	2.4	-	ps rms
Aging	-	-	±3.0	ppm
Storage Temperature Range	-55	-	+125	°C

Pletronics貼片晶振,QL44L進口晶振,低抖動振蕩器,LVDS石英晶振,QL4445LEV-125.0M

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。
