削峰正弦波晶振,GTXO-83T,高利奇TCXO振蕩器,5032貼片晶振,GTXO-83T/JI-10.0MHz

產品簡介

削峰正弦波晶振,GTXO-83T,高利奇TCXO振蕩器,5032貼片晶振,GTXO-83T/JI-10.0MHz GTXO - 83T/JI - 10.0MHz 是高利奇推出的 5032 貼片式削峰正弦波 TCXO 振蕩器。它可輸出精準的 10.0MHz 削峰正弦波頻率，借助溫度補償技術應對溫度變化，保證頻率穩定。削峰正弦波輸出減少了諧波干擾，信號更純凈。具有良好的抗干擾能力，能適應復雜工作環境。廣泛應用于通信、儀器儀表等對頻率穩定性和信號質量要求高的領域，是提升設備性能的理想選擇。

產品詳情

削峰正弦波晶振,GTXO-83T,高利奇TCXO振蕩器,5032貼片晶振,GTXO-83T/JI-10.0MHz

溫度補償晶振(TCXO)包括數字補償晶體振蕩器和微機補償晶體振蕩器。器件內部采用模擬補償網絡或數字補償方式、利用晶體負載電抗隨溫度的變化而補償晶體元件的頻率－溫度特性，以達到減少其頻率－溫度偏移的晶體振蕩器。

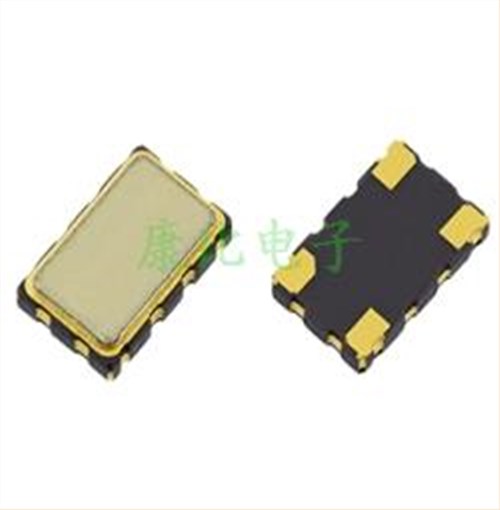

在對頻率穩定性要求極高的電子設備領域，高利奇晶振的 GTXO - 83T/JI - 10.0MHz 削峰正弦波輸出晶振表現卓越。它采用 5032mm 貼片封裝，小巧的體積適合現代電子設備小型化、集成化的設計需求，能輕松嵌入各類緊湊的電路板中。
作為 TCXO（溫度補償晶體振蕩器），其核心優勢在于先進的溫度補償技術。環境溫度的波動會影響晶振頻率，但 GTXO - 83T 能實時感知溫度變化并迅速調整，確保輸出的 10.0MHz 削峰正弦波頻率高度穩定。
這種削峰正弦波輸出，能有效減少諧波干擾，為電子設備提供更純凈、穩定的時鐘信號。它具備出色的抗干擾能力，在復雜的電磁環境中也能保持良好性能。無論是通信基站的信號處理，還是高精度儀器的計時，GTXO - 83T石英晶體振蕩器都能保障設備穩定運行，提升整體性能。

削峰正弦波晶振,GTXO-83T,高利奇TCXO振蕩器,5032貼片晶振,GTXO-83T/JI-10.0MHz

頻率范圍	9.5 ~ 45.0兆赫

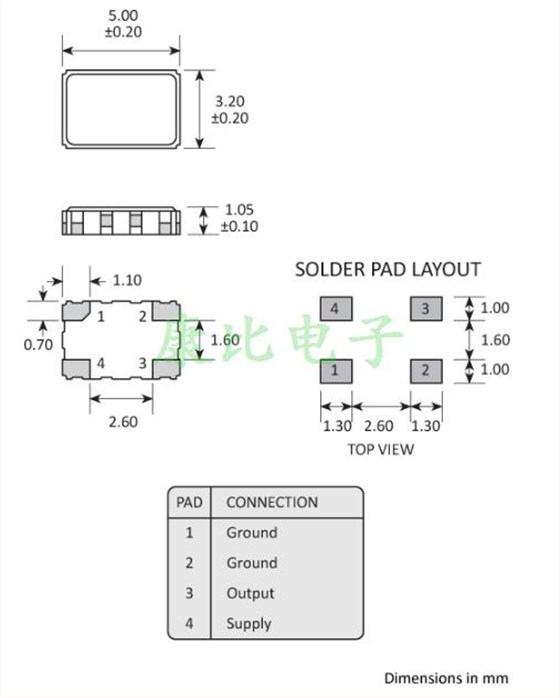

尺寸	5.0 x 3.2 x 1.15 毫米
儲存溫度范圍	-40 至 +85°C
電源電壓穩定性	±0.2 頁/分鐘DD 系列±5%
負載穩定性	±0.2 頁/分鐘L±10%
老化	第一年最高 ±1.0ppm
電源電壓（VDD 系列)	+2.4V ~ +3.6V
電源電流	1.5mA （9.5 ~ 20.0MHz）
	2.0mA （20.0 ~ 32.0MHz）
	2.5mA （32.0 ~ 45.0MHz）
輸出波形	削波正弦，0.8V p-p，+DC 偏移
試驗載荷（ZL)	10kΩ // 10pF
啟動時間	最大 3ms
相位噪聲（典型值 @ 20.0MHz）	-54dBc/Hz @ 1Hz
	-86dBc/Hz @ 10Hz
	-135dBc/Hz @ 1kHz
	-151dBc/Hz @ 100kHz
頻率容差 @ 25°C	最大 ±2.0ppm，回流焊后 60 分鐘

削峰正弦波晶振,GTXO-83T,高利奇TCXO振蕩器,5032貼片晶振,GTXO-83T/JI-10.0MHz

所有有源晶振產品的共同點
1、抗沖擊
晶體產品可能會在某些條件下受到損壞。例如從桌上跌落或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。
2、輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
3、化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
4、粘合劑
請勿使用可能導致產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
5、鹵化合物
請勿在鹵素氣體環境下使用石英晶振產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
6、靜電
過高的靜電可能會損壞產品，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍。
