關于KDS晶振集團對于身處電子行業的人來說不上有過深的了解,但也是聽過這個品牌的,KDS晶振晶振行業中有著舉足輕重和無法撼動的地位,主要給市場上提供32.768K,貼片晶振,石英晶體振蕩器,溫補晶振等元件供市場各行業領域使用,為了更好的滿足市場,不斷的研發創新當中,這不,超小型的有源晶振也出世,更是一款使用在汽車雷達領域車載晶振.以及通訊設備.

關于arkh.3g的結構和制造工藝

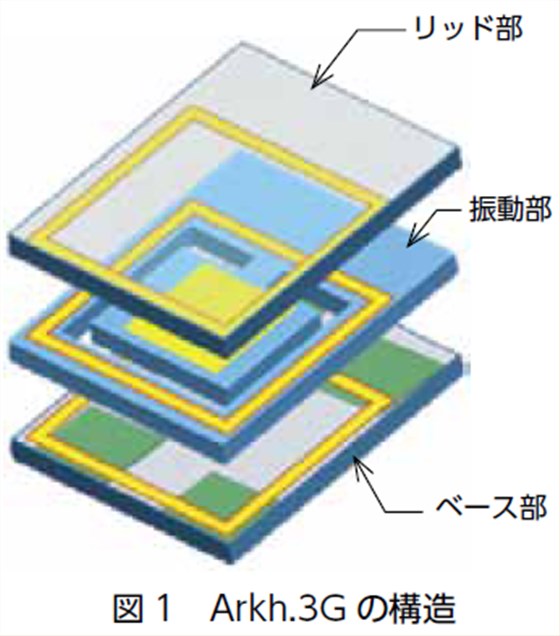

相對于在陶瓷封裝中使用導電性粘接劑保持水晶元件的以往構造,arkh.3g采用由以水晶為母體的"蓋部”,“振動部”,“基部”構成的三層構造.

采用通過光刻工藝將形成振動部等外形的三片水晶晶片相互貼合,將其個片化的晶片級封裝,可實現不使用導電性粘接劑的保持部與振動部的一體結構.由此,解決了隨著以往構造中產品的小型化,導電性粘接劑的涂布精度提高,石英晶振元件的搭載位置等確保馀量的課題.另外,在真空中從晶片清洗到貼合,可降低品質風險.

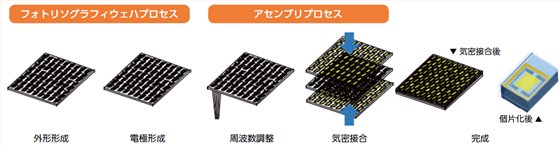

光刻晶片工藝

裝配過程

關于arkh.3g的安裝和運用

支持使用與以往相同的安裝機在基板上進行焊接.此外,還可以在IC封裝中內置,引線接合,模壓等情況下使用.

※但是,與以往貼片晶振產品一樣,根據超聲波清洗和模壓等條件,有可能發生共振破壞/破損,因此使用狀態下需要事先確認.

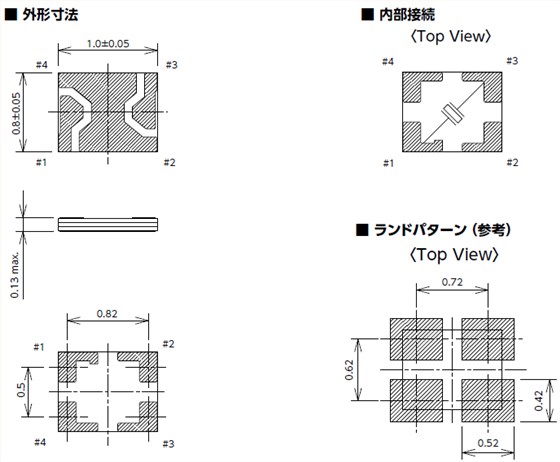

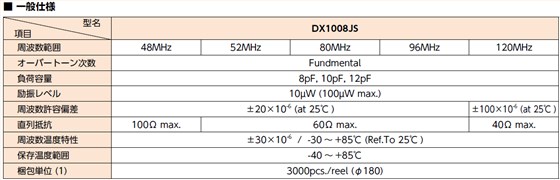

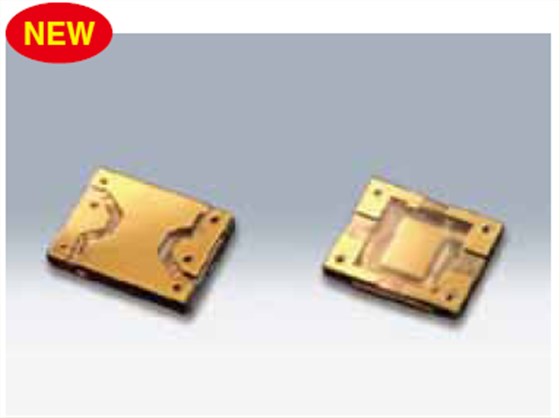

表面安裝型晶體振子/MHz帶晶體振子

■特長

●采用1008尺寸,厚度0.13mmmax.新構造的以往所沒有的壓倒性薄型●不使用陶瓷底座,只由石英和金屬膜構成●不使用有機性導電性粘接劑,長期老化性能優異●真空中組裝導致異物風險降低

■用途

●移動通信設備,近距離無線模塊●可穿戴設備●車載毫米波雷達
