愛普生晶振公司開發了一種緊湊,精確的射頻(RF)發射器模塊,該模塊具有集成的石英晶體諧振器和RF發射器電路.這個名為SR3225SAA的新模塊早在2016年4月開始批量生產.

愛普生利用其高效,緊湊和精密的技術創造出原有的模塊,這些模塊以其小巧的尺寸和極高的精度而聞名.愛普生的模塊是用于各種電子設備的流行選擇.近年來,對傳感器網絡,數據遙測,遠程無鑰匙進入系統和其他短程無線傳輸系統的需求不斷增長,并且這種系統的開發者需要具有更高精度的更小RF模塊.

愛普生通過開發SR3225SAA晶振做出了回應.這些短程RF發射器模塊結合了使用Epson原始QMEMS*制作的微型晶體諧振器采用愛普生半導體技術制造的無線電發射器電路技術.它們的占地面積僅為3.2mm×2.5mm.晶體振蕩器的頻率容差是±2ppm.可以將載波設置或改變為300MHz和465MHz之間或600MHz和930MHz之間的任何所需頻率.此外,晶體諧振器和射頻發射器電路經過優化設計和調整,以實現最佳匹配,因此客戶無需在其末端設計和調整電路.因此,SR3225SAA可以幫助客戶減少設計包含石英晶體振蕩器振蕩器電路的RF電路所花費的時間和金錢.

*QMEMS:

QMEMS結合了"石英",一種具有優異頻率穩定性和高精度的優異特性的晶體材料,以及"MEMS"(微機電系統).

QMEMS器件通過微晶加工工藝在晶體材料上而不是像可編程晶振這樣的半導體材料上生產,在緊湊的封裝中提供高性能.QMEMS是SeikoEpsonCorporation的注冊商標.

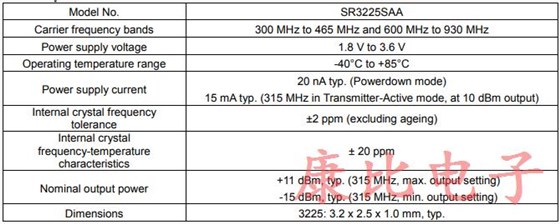

特性,應用和規格

模塊的主要應用,功能概述和主要規格

提供如下.

主要應用

1.遙控無鑰匙進入系統和被動進入系統

2.短程無線通信發射機

3.車庫門開啟器

4.射頻識別標簽發射器

功能概述

1.小數分頻鎖相環*

2.輸出功率:可在-15dBm至+11dBm的128步內編程

3.調制方法:振幅移位鍵控(ASK),開-關鍵控(OOK)和頻率移位鍵控(FSK)

4.軟ASK和/或軟FSK整形以限制傳輸頻帶

5.用于控制操作的三線或四線串行接口

6.通過CKOUT可編程時鐘輸出
