德國進口AXTAL Crystal公司成立于的2003年,憑借完善的質量管理體系確保了其產品的高質量和可靠性,并在質量管理手冊中進行了記錄和修復,在產品設計階段,已經應用了受控設計流程,在客戶應用程序中進行了大量驗證步驟和驗證.以及在加工過程中應該注意那些事項.下面由康比電子晶振廠家提供關于AXTAL石英晶體振蕩器的加工注意事項.

這些加工注意事項適用于包含石英晶體單元或諧振器的晶體振蕩器,這些石英晶振單元或諧振器形成其他壓電晶體材料,例如硅酸鎵鹽,硅酸鎵鹽或正磷酸鎵.

除非另有說明,否則我們目錄中列出的產品是為普通電氣設備設計的,如固定式和便攜式通信,控制,測量設備等.它們旨在滿足正常"商用"應用條件下的高度可靠性(壽命超過15年).專門用于汽車和Hi-Rel/軍用應用的產品專門針對這些應用進行標識.

如果您打算將這些"商用"晶振產品用于航空,航天或關鍵運輸應用,核能控制,對人類生活有直接影響的醫療設備或其他需要極高可靠性或安全性的應用.

靜電靈敏度

晶體振蕩器是靜電敏感器件.根據IEC61340-5-1和EN100015-1中建立的ESD處理規則進行適當處理是強制性的,以避免因靜電損壞內部電路而導致振蕩器性能下降.如果沒有另外說明,根據IEC61000-4-2,我們的振蕩器滿足人體模型(HBM)的要求.

處理

在搬運以及手動和自動裝配過程中,必須避免過度的機械沖擊.如果振蕩器意外跌落或受到強烈沖擊,應驗證電氣功能是否仍在規格范圍內.

儲存/濕度敏感性

根據J-STD-020C,封裝在金屬外殼中的石英晶體振蕩器滿足濕氣敏感性等級MSL1.對于具有FR4電路板作為封裝基板的“混合”SMD封裝中的振蕩器,MSL2電平是適用的.在較高濕度下儲存較長時間后,建議在回流焊接之前,在120℃下烘烤此類設備2小時以上.

RoHS合規/無鉛

除非另有明確說明*,2007年6月30日之后生產的所有AXTAL振蕩器都符合RoHS,并且根據歐盟2003年1月第2002/95/EC號指令及其修正案(2005年10月21日的決定)無鉛化.

*用于特殊應用的產品,如軍用,Hi-Rel等.

焊接

有源晶振可以在正常情況下使用常規焊接工藝進行處理,例如波峰焊,紅外對流和汽相回流焊接.可焊性,抗金屬化溶解性和抗焊接熱的試驗條件與IEC60679-1第4.6.3條相同.

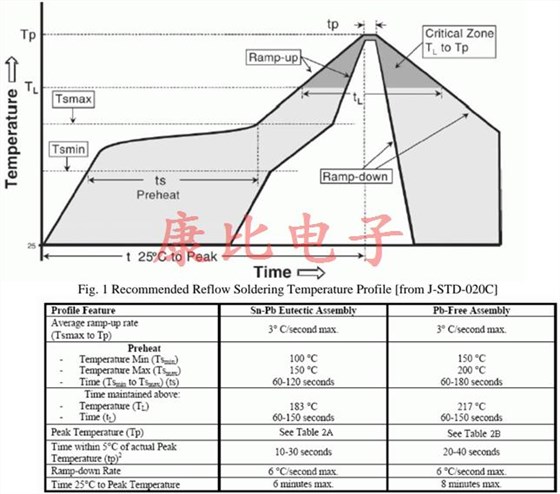

在正常氣候條件下(+5°C至+35°C,相對濕度為40%至75%),可焊性得到了一年的保證,然而,通常足夠的可焊性(取決于工藝)也會維持更長的時間.如果有疑問,超過一年的部件應該進行可焊性測試.SMT貼片晶振部件的適用回流焊接曲線如圖1所示,溫度和時間的相關參數根據IPCJ-STD-020C在表1和2A/2B中定義.

表1:J-STD-020C的剖面參數

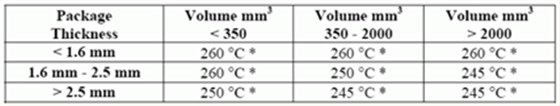

表2:J-STD-020℃的

回流滯后

回流焊接后,石英晶體振蕩器的頻率可能已經偏移了幾ppm.根據產品的不同,這種所謂的“回流滯后”會在幾個小時到幾天后放松.

清潔

僅允許對密封振蕩器進行清潔.帶有非密封外殼的設備(例如帶有修剪器孔的設備)不得通過浸泡或蒸汽清洗,因為清洗過程中的殘留物可能會滲入內部,降低性能.

我們振蕩器的標記對常用溶劑有抵抗力,如IEC60068-2-45測試XA中給出的.有關適用的測試條件,請參見IEC60679-1.如果使用其他溶劑,請咨詢制造商.

超聲波清洗通常對工業上常規聲強下20kHz超聲波頻率的壓控晶體振蕩器無害.如果在高聲壓下受到40kHz超聲波的作用,敏感設備可能會遭受機械損傷.如有疑問,請在實際條件下使用安裝在PC板上的振蕩器進行測試.

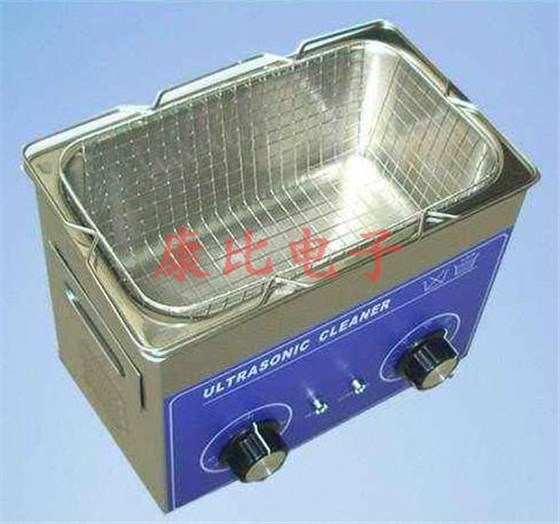

超聲波清洗機

密封

如果設備被指定為氣密密封,它符合IEC60679-1的要求,即對于體積小于4000毫米的外殼,泄漏率低于5*10巴厘米/秒,對于較大的外殼,泄漏率低于1*10巴c巴厘米/秒,根據IEC60068-2-17測試Qk進行測試.

機械過載可能會損壞玻璃饋通,例如彎曲連接導線或使用不合適的工具切割它們.

電源

在具有正弦波輸出信號的振蕩器中,只有在將適當?shù)呢撦d連接到RF輸出之后,電源才應該連接到設備.

極性錯誤或電源電壓過高會導致振蕩器永久損壞.

資格

AXTAL可應要求提供符合IEC60679-5或客戶特定資格測試的產品資格.

放映

我們的石英振蕩器在所有關鍵參數上都經過100%測試.根據要求,AXTAL石英晶體振蕩器可以根據MIL-PRF-55310B級對離散和混合結構或客戶特定的測試條件進行篩選測試.
