什么是差分輸出?

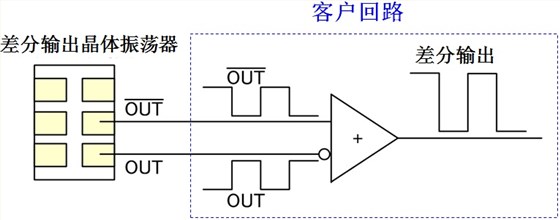

■差分輸出用來自晶體振蕩器的兩個不同的輸出信號,這兩個信號相位恰好相反.

特長

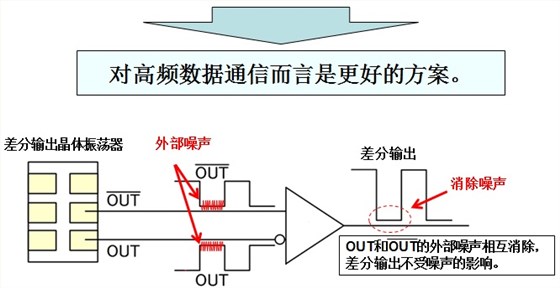

■對有線數據通信有更好的抗噪聲干擾力.

■提供晶體振蕩器的低振幅給客戶的回路.

(雙振幅在客戶的回路上是可用的）

主要的應用

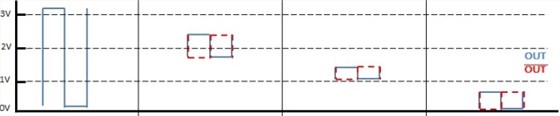

輸出水平和波形

	CMOS	LVPECL	LVDS	HCSL
輸出 波形
VOH	0.9VCC以上 (2.97V以上)	VCC-1.025至VCC-0.88 （2.275至2.42V）	1.6V以下	0.66至0.85V
VOL	0.1VCC以下 (0.33V以下)	VCC-1.81至VCC-1.62 （1.49至1.68V）	0.9V以上	-0.15至0.15V
當前 消費	典型。10.5mA （F0= 120MHz）	典型。45.5mA （F0= 125MHz）	典型。24.0mA （F0= 100MHz）	典型。32.5mA （F0= 100MHz）
測試 電路
應用		基站，SONET / SDH 以太網 路由器，Tranceiver 光終端器	CCD相機（汽車）， FPGA，以太網 Sattelite為基礎的地面通信設備	PC，GPS導航（PCIe） 娛樂（PCIe） 攝像頭，以太網

* + 3.3V電源電壓。

產品線(3.2x2.5mm)

符合AEC-Q200符合PCI Express 3.0 (NP3225SC)

模型	頻率。范圍	產量	供電 電壓		當前 消費		相位抖動（mA） （12k至20MHz） ，156.25MHz		產品 細節
NP3225SA	100至175MHz	LVPECL	+ 2.5V或+ 3.3V		最大。60毫安		Typ.90fs		PDF
NP3225SB	100至175MHz	LVDS	+ 2.5V或+ 3.3V		最大。40毫安		Typ.100fs		PDF
NP3225SC	100至175MHz	HCSL	+ 2.5V或+ 3.3V		最大。50毫安		Typ.85fs		PDF

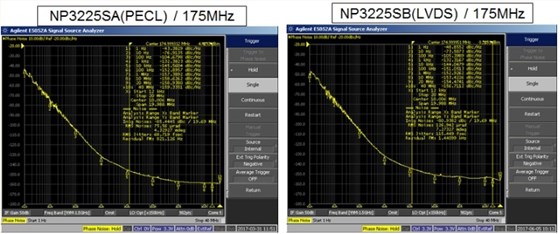

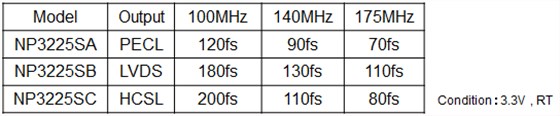

相位噪聲/相位抖動

相位噪聲:typ.

相位抖動(12kHzto20MHz)
