用于產生周期性振蕩電子信號的電子電路或電子設備被稱為電子振蕩器.由振蕩器產生的電子信號通常是正弦波或方波.電子振蕩器將直流信號轉換為交流信號.無線電和電視發射機使用振蕩器產生的信號進行廣播.電子蜂鳴聲和視頻游戲聲音由振蕩器信號產生.這些石英晶體振蕩器利用振蕩原理產生信號.

有不同類型的振蕩器電子電路,如線性振蕩器-哈特利振蕩器,相移振蕩器,阿姆斯特朗振蕩器,克拉普振蕩器,科爾皮茲振蕩器等,松弛振蕩器-羅耶振蕩器,環形振蕩器,多諧振蕩器等,以及壓控晶振(VCO).在本文中,我們將詳細討論晶體振蕩器晶體振蕩器電路,工作以及電子電路中晶體振蕩器的使用.

一種電子電路,用于利用由壓電材料制成的振動晶振的機械共振產生精確頻率的電信號.存在不同類型的壓電諧振器,但通常在這些類型的振蕩器中使用石英晶體.因此,這些振蕩器電子電路被稱為晶體振蕩器.

晶體振蕩器電路圖

石英晶體振蕩器電路圖可表示如下:

壓電晶體諧振器的電子符號

上圖表示壓電晶體諧振器的電子符號,它由兩個金屬化電極和諧振器組成.

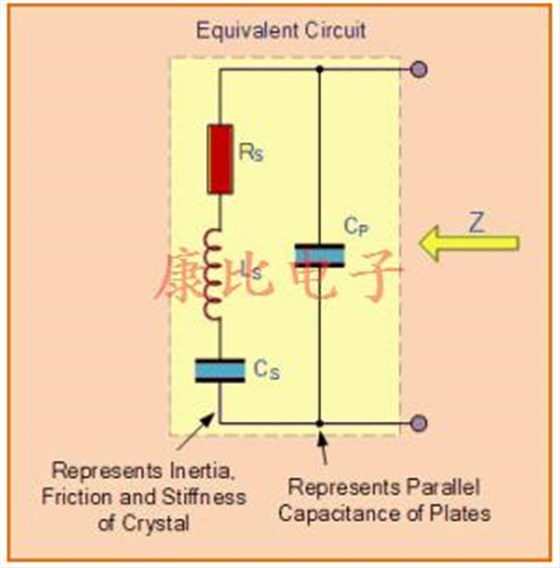

上圖顯示了電子振蕩器中石英晶振的等效電路圖,該電子振蕩器由電阻器,電感器和電容器組成,如圖所示連接.

晶體振蕩器工作

原子,分子,離子以三個空間維度的順序堆積,具有重復圖案以形成可稱為晶體的固體.通過使用適當的電傳感器,幾乎任何由彈性材料制成的物體都可以制造晶體.由于每個物體都由振動的自然共振頻率組成,鋼鐵由高速聲音組成,而且非常有彈性.

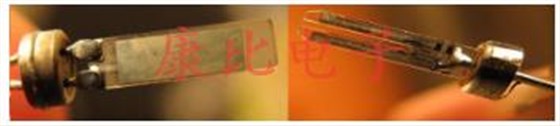

因此,在機械過濾器中經常使用鋼代替石英.該共振頻率取決于不同的參數,例如尺寸,彈性,聲速和晶體的形狀.通常,高頻晶體的形狀是簡單的矩形板,低頻晶體的形狀是音叉形狀,如下圖所示.

石英晶體振蕩器電路基于逆壓電效應的原理工作,即,通過在某些材料上施加電場產生機械變形.因此,它利用振動晶體的機械共振,該機械共振由壓電材料制成,用于產生特定頻率的電信號.
